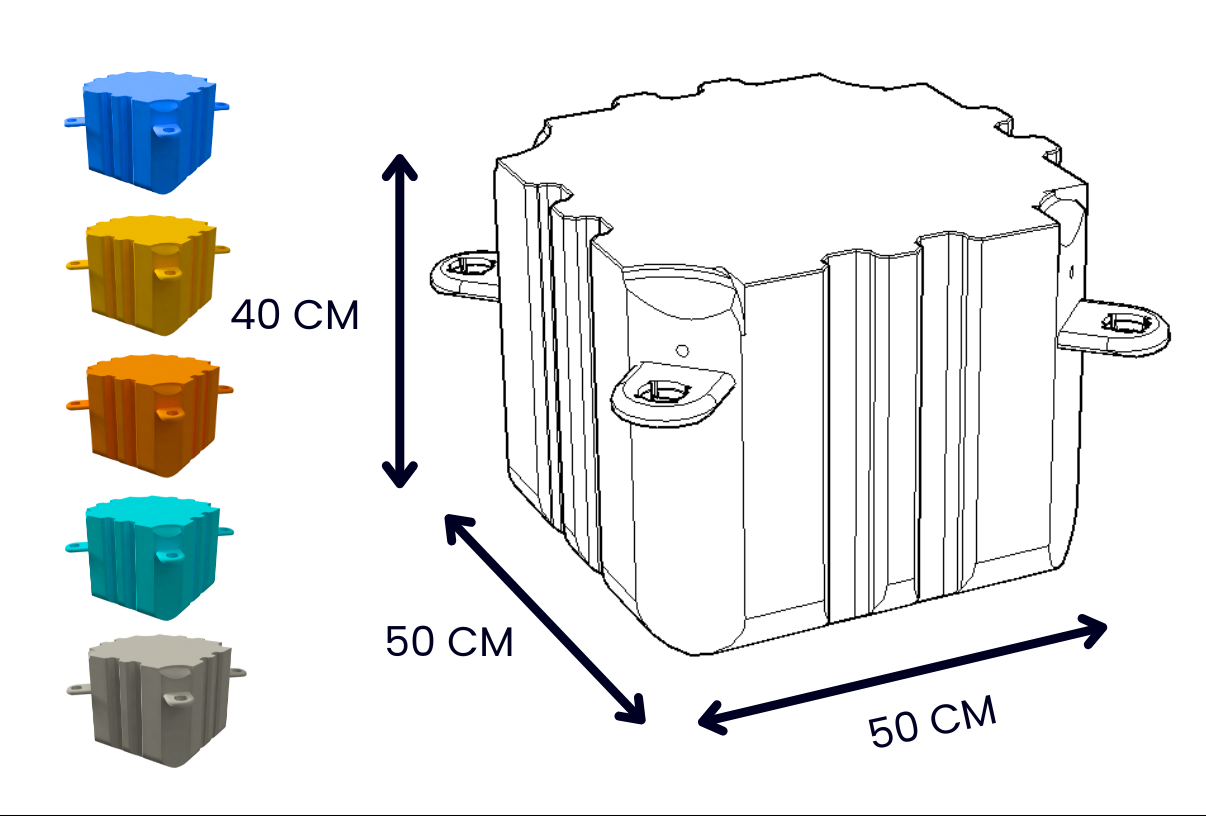

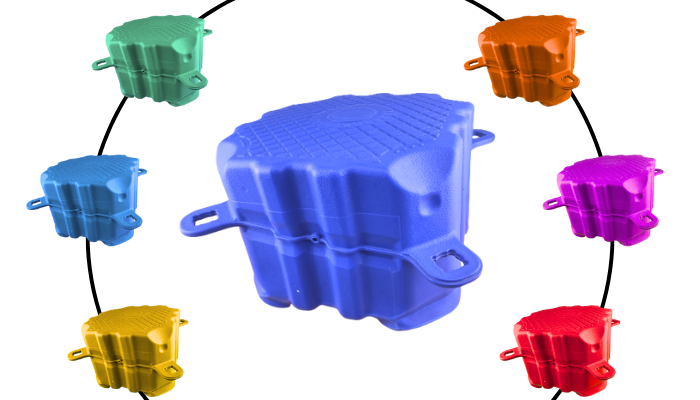

Tersedia dalam berbagai pilihan warna
Berukuran 50x50x40 cm
Panduan Pemasangan/Instalasi

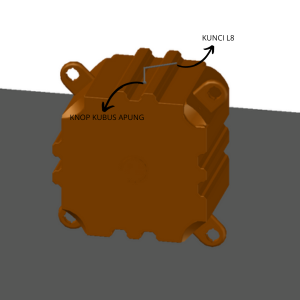

1. Buka Knop Kubus Apung
Buka Knop kubus apung dengan menggunakan kunci L8.

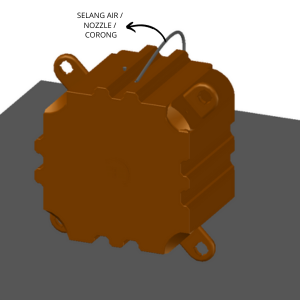

2. Isi Air Kedalam Kubus Apung (Opsional)
Isi air ke dalam kubus apung dengan cara menggunakan selang akuarium / nozzle / corong. Banyaknya air yaitu maksimum sebanyak 20 liter (seperempat ruang kubus apung).
3. Tutup Kembali Knop Kubus Apung
Setelah selesai mengisi air ke dalam kubus apung lalu tutup kembali kubus apung dengan knop nya dengan menggunakan kunci L8 seperti yang dilakukan saat membuka knop kubus apung.

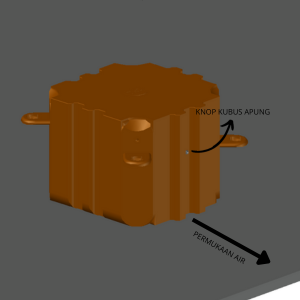

4. Arahkan Knop Kubus Apung ke Permukaan Air
Letakkan kubus apung di permukaan rata lalu arahkan kubus apung dengan acuan knop kubus apung ke arah perairan.

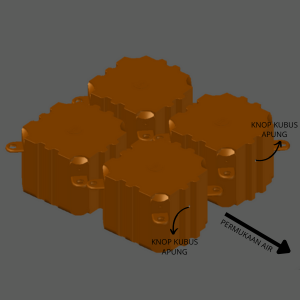

5. Letakkan Kubus Apung Lainnya
Letakkan kubus apung lainnya seperti kubus apung pertama, yaitu diatas permukaan rata dan knop kubus apung mengarah ke permukaan air.

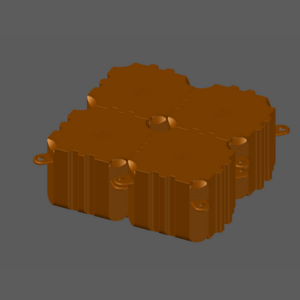

6. Gabungkan Kubus Apung
Gabungkan semua kubus apung dengan menyatukan antar kupingan kubus apung menjadi tumpang tindih satu sama lain agar permukaan atas kubus apung sejajar satu sama lain.

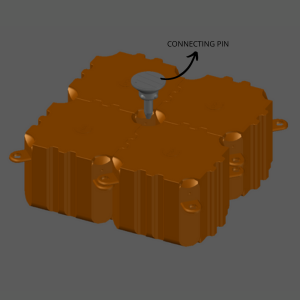

7. Masukkan Connecting Pin
Masukkan connecting pin ke bagian tengah instalasi dari ke 4 kubus apung.

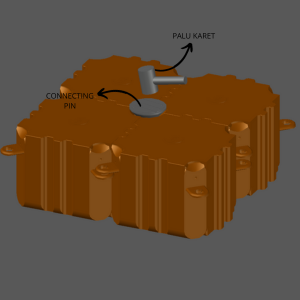

8. Masukkan Connecting Pin dengan Palu
Pukul connecting pin dengan palu karet hingga masuk ke dalam antara kupingan kubus apung dan pastikan permukaan connecting pin sudah rata dengan permukaan kubus apung.

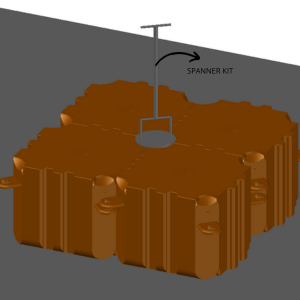

9. Masukkan Spanner Kit ke Connectin Pin
Masukkan ujung tool spanner kit ke dalam 2 lubang connecting pin yang sudah ada.

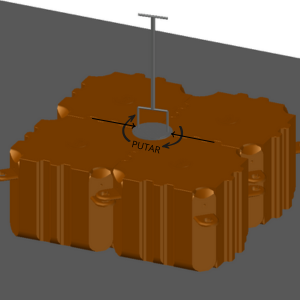

10. Putar Spanner Agar Pin Terkunci
Kunci connecting pin dengan spanner dengan cara memutar spanner ke arah agar lubang pada connecting pin sejajar lurus dengan garis pertemuan antar kubus apung. Pastikan permukaan connecting pin sejajar rata dengan permukaan kubus apung.

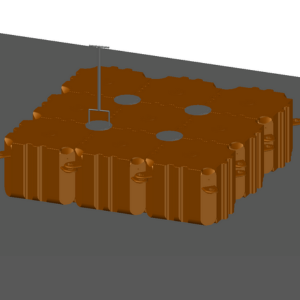

11. Pemasangan Kubus Berikutnya
Lanjutkan pemasangan kubus apung berikutnya secara berulang seperti cara cara sebelumnya sesuai dengan layout dan kuantiti yang dibutuhkan. Pemasangan connecting pin selesai.

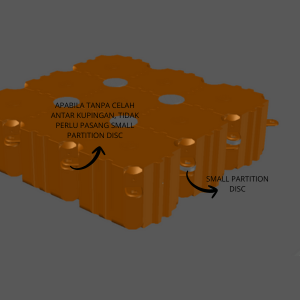

12. Pasang Small Partition Disc
Pasang small partition disc pada bagian pinggir kubus apung yang memiliki celah antar kedua kupingan kubus apung, apabila tidak memiliki celah antar kupingan di kedua kubus apung maka tidak perlu menggunakan small partition disc.

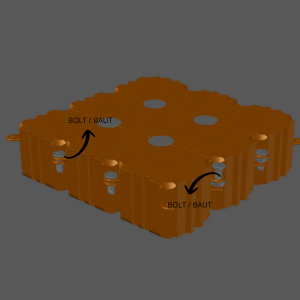

13. Pasang Bolt / Baut
Pasang bolt/baut ke bagian pinngir kubus apung tekan hingga bolt / baut masuk ke kupingan kubus apung.

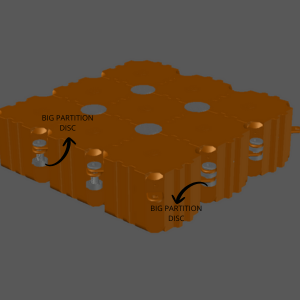

14. Pasang Big Partition Disc
Pasang big partition disc pada bolt / baut dari bagian bawah bolt / baut layaknya memasang ring pada baut

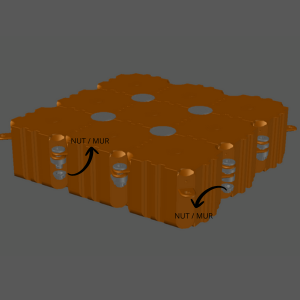

15. Pasang Nut / Mur
Pasang nut / mur dari bagian bawah bolt / baut lalu putar kencangkan naik ke atas mengikuti drat pada bolt / baut hingga nut / mur bertemu dan mentok dengan big partition disc (sampai bunyi “krek”). Pastikan bahwa sebelum memasang komponen ini layout sudah sesuai, karena apabila sudah terkunci antara big partition disc dengan nut maka akan sulit untuk membukanya. Apabila masih belum yakin dengan layout yang dibuat, maka hindari menggunakan big partition disc langsung.
